Az STA-LR-A20M TOF lézeres radarérzékelő egy költséghatékony, rövid hatótávolságú lézeres radarérzékelő, amelyet a DETOF alapján jelentősen frissítettek és optimalizáltak. A tartománya akár 20 méterre is elérheti a hatékonyabb optikai rendszerrel és az optimalizált áramkör kialakításával. A magasabb szintű teljesítmény biztosítása mellett kiváló teljesítményt mutat a vak foltokban és az energiafogyasztásban. Az algoritmusok frissítésével és optimalizálásával a hibaelhárítás különböző környezetekben is jelentősen javult.
Az STA-LR-A20 nagy pontosságú lézeres radar lencséje bevont üveg lencsét alkalmaz, hogy javítsa az transzmittanciát, tisztábban elérje, és magasabb üvegkeménységgel, karcállósággal, korrózióállósággal és kiterjesztett élettartammal rendelkezik. A beépített hőmérséklet -kompenzáció lehetővé teszi a pontos mérést -40 ° C -tól+70 ° C széles működési hőmérsékleti tartományban. Széles körben alkalmazható olyan területeken, mint a pilóta nélküli légi járművek magasságának ellenőrzése, az intelligens szállítás, az intelligens parkolóhelyek és az intelligens mezőgazdaság.
| Termékmodell | Sta-LR-A20 | |
| Termékteljesítmény | Mérési tartomány | 20m@90%; 7m@10% |
| Mérési frekvencia | 1-2000Hz | |
| megismételhetőség | ＜ 3cm （（＞ 50%）, ＜ 5 cm （@15%-50%）, 7cm （（＜ 15%） | |
| Tartomány pontosság | ± 3cm （≤6m）, ± 0,5%(＞ 6m) | |
| Távolság szerinti felbontó képesség | 1 cm -es | |
| Védelem osztálya | IP65 | |
| Ellenállás a környezeti fény ellen | 100Klux | |
| Optikai paraméter | Terepi szög | 47mard （2,7 °） |
| Lézernyaláb eltérési szög | 34mard （1,9 °） | |
| Lézernyaláb hullámhossz | 850 nm | |
| Szembiztonság | I. osztály (IEC 60825 - 1: 2014) | |
| Kommunikáció felület |
Kommunikációs felület | Lvttl/rs485/i/iic |
| Mechanikai felület | XH-4P terminálok (XHP-4) BMW kábelcsatlakozók Tubuláris csatlakozók (E0508) |
|
| Mechanikai elektromos paraméterek |
Tápfeszültség | 5 V -os |
| Maximális energiafogyasztás | ＜ 160MW | |
| mások | Általános dimenzió | 30*30*34 mm |
| Üzemi hőmérséklet | -20 ℃ -70 ℃ | |
| súly | 20G | |
| Vonalhossz | 35 cm -es | |
| Megjegyzés: A tartomány pontosságát, a tartomány felbontását, az ismétlési pontosságot stb. Beltéri teszteltük 25 ℃ diffúz reflexiós állapotban (90% reflexiós). A feltételek változásai a mérési eredmények eltéréseihez vezethetnek. | ||

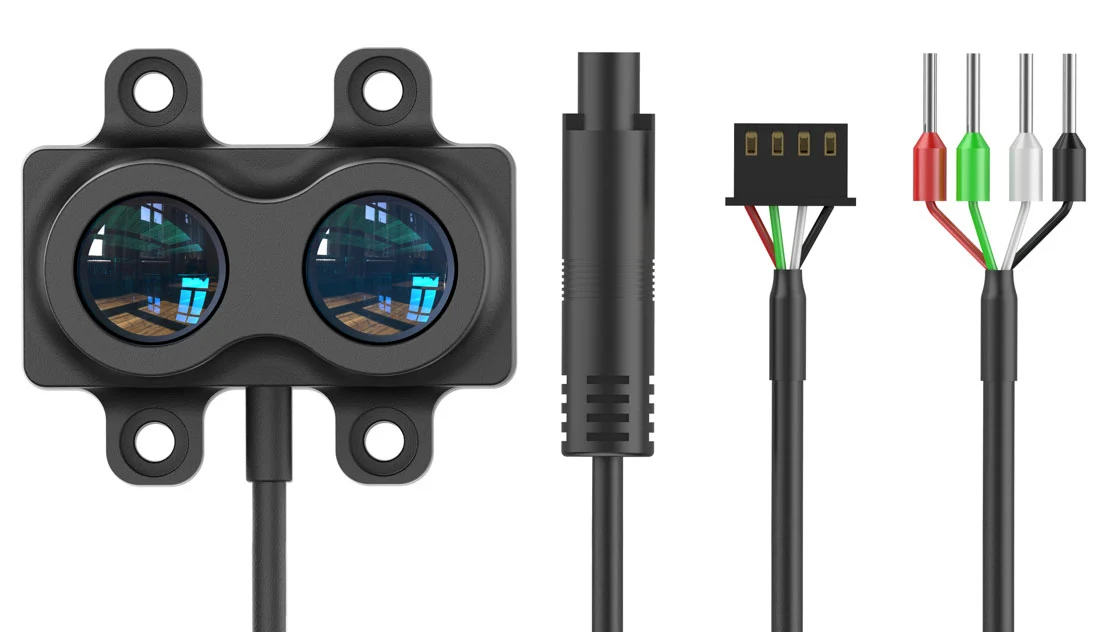

Az LR sorozat nagy pontosságú lézeres radarja 6 interfész és 3 csatlakozó közül választhat.
6 típusú interfész típusa
● Kommunikációs kategória: LVTTL/IIC/RS485 (MODBUS)
● Kapcsoló típusa: i0 (3. 3v)/i0 (NPN)/IO (PNP)
3 A csatlakozók típusai
● XH-4P csatlakozó (alapértelmezett): Az elektronikus mérnökök által széles körben használt csatlakozó.
● BMW kábelcsatlakozó (testreszabott): IP67 por- és vízálló a csatlakozónál, könnyen csatlakoztatható és kihúzható.
● Cső csatlakozó (modell: E0508): Az automatizálási berendezések széles körben alkalmazott típusú vezetékkapcsolója.

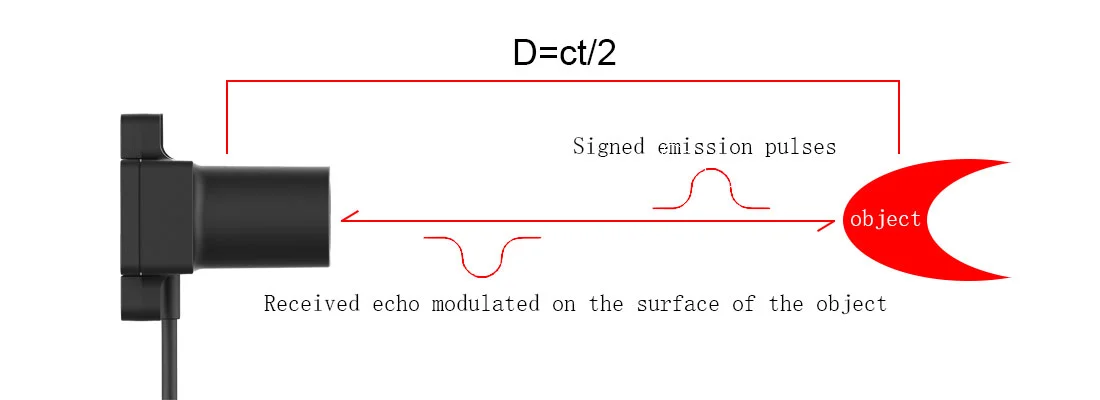

Az LR sorozatú lézeres radar javított DetOF technológiát használ, örökölve a hagyományos impulzus TOF módszer előnyeit, miközben a gyár előtti aláírással kombinálva, az LRXX sorozat egyensúlyi pontosságát és sebességét, és jól teljesít a szabadban.
Termékeinkről további információért forduljon a Jioptikhoz.
