Pontos módszert keres a távolságok mérésére robotikai, földmérési vagy automatizálási projektekben? ALézeres távolságmérő modulnagy pontosságú távolságmérést, gyors válaszidőt és kompakt kialakítást biztosít. Ez a cikk választ ad minden kulcskérdésre ezzel az alapvető eszközzel kapcsolatban: mi ez, hogyan működik, miért nélkülözhetetlen, és mitőlShenzhen Jioptik Technology Co., Ltd.vezető szállítója. Fedezze fel a termékparamétereket, az alkalmazási betekintést és a GYIK-et a megalapozott vásárlási döntés érdekében.
Tartalomjegyzék:
Mi az a lézeres távolságmérő modul?
Hogyan működik a lézeres távolságmérő modul?
Miért válassza lézeres távolságmérő modulunkat?
Shenzhen Jioptik Technology Co., Ltd.áttekintése
GYIK: A lézeres távolságmérő modulra vonatkozó kérdések megválaszolva
Összegzés és kapcsolatfelvétel

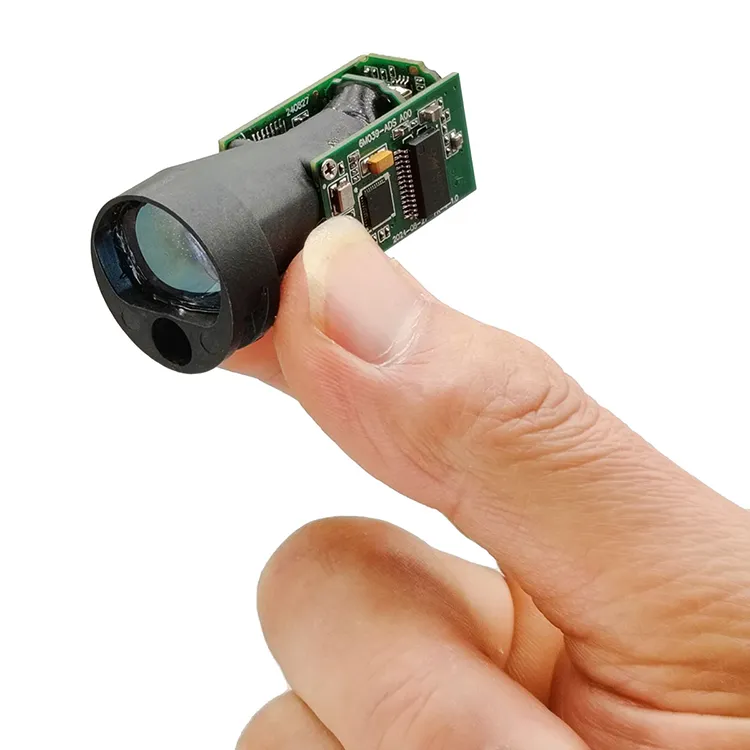

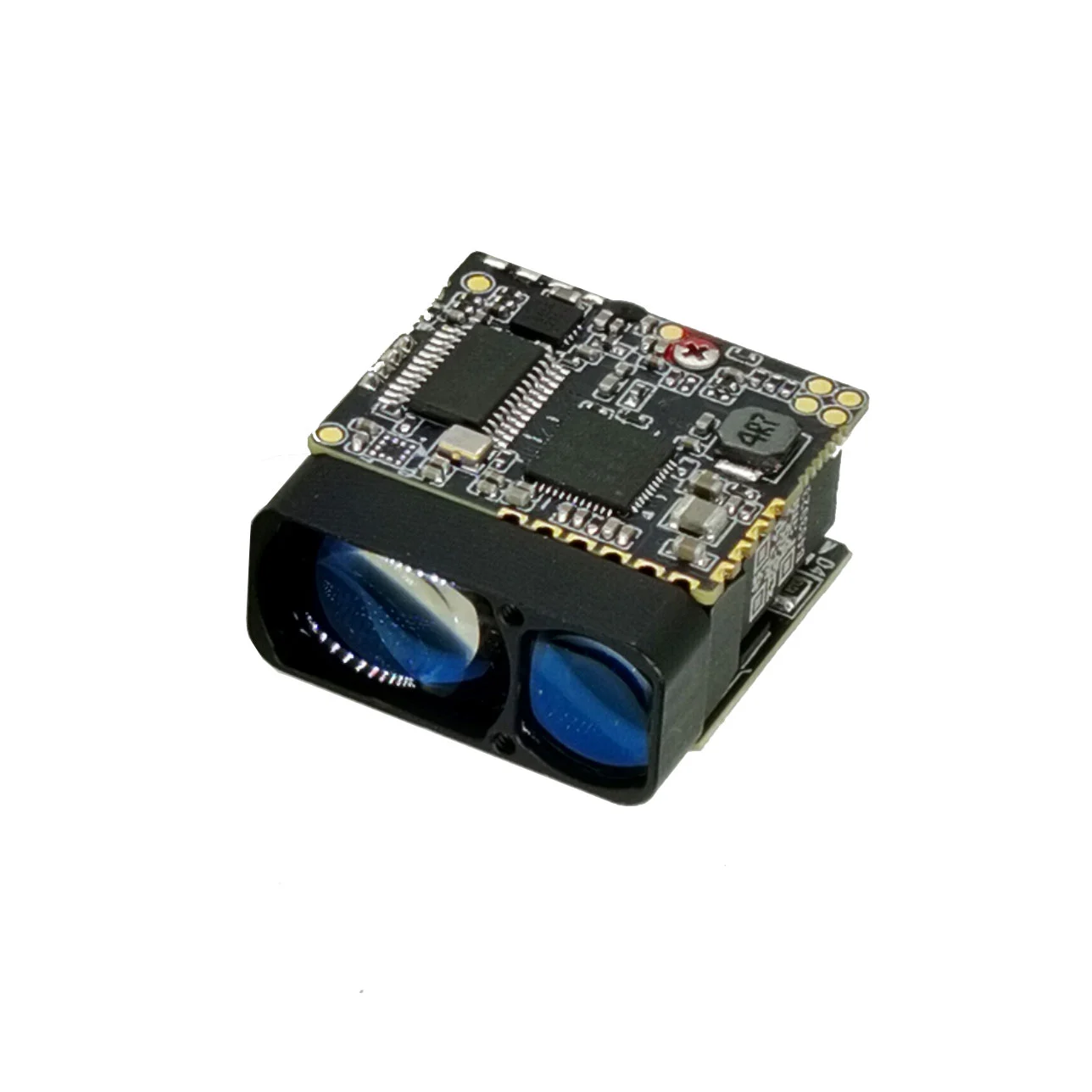

A Lézeres távolságmérő modulegy optikai érzékelő eszköz, amely lézersugár segítségével méri a távolságot önmaga és a céltárgy között. Széles körben használják ipari automatizálásban, robotikában, drónokban, biztonsági rendszerekben és precíziós felmérésekben. Ezek a modulok a kompakt kialakítást, a gyors válaszidőt és a nagy pontosságot ötvözik, gyakran milliméteres pontosságot érnek el centimétertől több száz méterig terjedő távolságokban.
A modul előnyei a következők:
Kompakt és könnyű kialakítás beágyazott rendszerekhez.
Nagy mérési pontosság alacsony energiafogyasztás mellett.
Széles alkalmazási kör: robotika, drónok, ipari automatizálás, biztonság és építőipar.
Főbb jellemzők egy pillantással:
| Funkció | Leírás |
|---|---|
| Mérési tartomány | 0,03 m – 200 m (modellenként változó) |
| Pontosság | ±1mm – ±10mm modelltől függően |
| Válaszidő | 0,1 ms – 50 ms |
| Felület | UART / I2C / PWM |
| Lézer osztály | 1. osztály / 2. osztály (szembiztos) |
| Üzemi feszültség | 3,3V – 5V |
| Üzemi hőmérséklet | -20°C – 60°C |
Lézeres távolságmérő moduloka repülési idő (ToF) elve alapján működnek. Lézerimpulzust bocsátanak ki a cél felé, visszaverődnek, és megmérik a fény visszatéréséhez szükséges időt. Ez lehetővé teszi a modul számára, hogy kiszámítsa a pontos távolságot az objektumtól.
Működés lépésről lépésre:
Lézerimpulzust bocsát ki a cél felé.
Fogadja a visszavert impulzust egy fotodetektorral.
Számítsa ki az oda-vissza út idejét.
Váltsd át az időt távolságra a fénysebesség segítségével.
A további feldolgozáshoz adja ki az eredményt az UART/I2C/PWM-en keresztül.
Technikai előnyök:
Milliméteres pontosság kritikus alkalmazásokhoz.
Gyors reagálás valós idejű robotikához és drónos navigációhoz.
Több interfész lehetővé teszi a mikrokontrollerekkel, PLC-kkel vagy beágyazott rendszerekkel való integrációt.
Hagyományos és lézeres távolságmérő modulok
| Funkció | Ultrahangos érzékelő | Lézeres távolságmérő modul |
|---|---|---|
| Pontosság | ±1cm – ±5cm | ±1mm – ±10mm |
| Hatótávolság | 2m-5m | 0,03 m - 200 m |
| Válaszidő | 50 ms - 200 ms | 0,1 ms – 50 ms |
| Célfelismerés | Kemény felületekre korlátozva | Fényvisszaverő és nem tükröződő célpontokkal működik |
| Méret | Nagyobb, terjedelmes | Kompakt, könnyű |
Moduljaink innen Shenzhen Jioptik Technology Co., Ltd.kitűnjön pontosságával, megbízhatóságával és sokoldalú felhasználásával. Alkalmasak professzionális mérnökök, robotika rajongók és ipari automatizálási projektek számára.
Miért nélkülözhetetlenek:
A pontos távolságmérés biztosítja a biztonságos és hatékony működést az automatizálásban.
A kompakt kialakítás lehetővé teszi a drónokba, járművekbe és robotikába való beágyazást helyszűke nélkül.
A gyors válaszidő támogatja a valós idejű megfigyelést és az akadályérzékelést.
Az energiahatékony kialakítás csökkenti az üzemeltetési költségeket.
Előnyök összefoglalója:
Zökkenőmentes integráció mikrokontrollerekkel és ipari PLC-kkel.
Nagy hatótávolságú mérés egyenletes pontossággal.
Szembiztos lézerosztályok a biztonság érdekében kereskedelmi és fogyasztói környezetben.
Termékváltozatok táblázata
| Modell | Mérési tartomány | Pontosság | Felület | Válaszidő | Üzemi feszültség |
|---|---|---|---|---|---|
| LRF-200 | 0,03 m - 200 m | ±2 mm | UART/I2C | 0,5 ms | 3,3V – 5V |
| LRF-100 | 0,03 m - 100 m | ±5 mm | UART/I2C | 1 ms | 3,3V – 5V |
| LRF-50 | 0,03 m - 50 m | ±3 mm | UART/I2C/PWM | 0,2 ms | 3,3V – 5V |
Shenzhen Jioptik Technology Co., Ltd.a precíziós lézermodulok és érzékelő technológia vezető gyártója Kínában.
Shenzhen Jioptik Technology Co., Ltd.egy technológiai vállalat, amely lézeres és száloptikai giroszkópok, inerciális navigációs rendszerek, lézeres távolságmérő modulok, lézeres megvilágítók, opto-elektronikus pod és egyéb termékek tervezésére, fejlesztésére, gyártására és értékesítésére szakosodott. Az értékesítési központ Shenzhenben található. Gyártási bázisok Pekingben, Tiencsinben, Hangzhouban, Luoyangban és Xi'anban találhatók.
Körülbelül 16 000 négyzetméteres K+F és gyártási területtel rendelkezünk nagyüzemi kötegelt gyártás lehetőségével, nagyszámú független szellemi tulajdonjoggal, termékeink teljesítménye pedig elérte a nemzetközi haladó szintet. Termékeinket széles körben használják a biztonság, a hőképalkotás, a pilóta nélküli repülőgépek, a pilóta nélküli járművek, a tüzérség, a repülőgépek, a hajók és a járműre szerelt helymeghatározó és tájékozódó rendszerek integrációjában.
Céges kiemelések:
Professzionális K+F csapat az érzékelőmodul innovációért.
ISO-tanúsítvánnyal rendelkező gyártó létesítmények biztosítják az állandó minőséget.
Széles termékportfólió, beleértve a lézeres távolságmérő modulokat, LiDAR érzékelőket és optikai alkatrészeket.
Globális szállítás és professzionális technikai támogatás.
Alkalmazások az iparágakban:
| Ipar | Alkalmazás |
|---|---|
| Robotika | Akadálykerülés, navigáció |
| Drónok | Magasságmérés, tereptérképezés |
| Biztonság | Kerületfelügyelet, automatizált beléptetés |
| Ipari | Távolságfigyelés, folyamatautomatizálás |
| Építés | Földmérés, szintezés, anyagmérés |
Mekkora a lézeres távolságmérő modul maximális hatótávolsága?
Moduljaink típustól függően 0,03 métertől 200 méterig terjednek.
Mennyire pontos a mérés?
A pontosság ±1 mm-től ±10 mm-ig terjed, pontos leolvasást biztosítva ipari és hobbiprojektekhez.
Milyen interfészek érhetők el?
Az UART, I2C és PWM interfészek támogatottak a zökkenőmentes integráció érdekében.
Biztonságos a szem számára?
Igen, moduljaink 1. vagy 2. osztályú lézereket használnak, amelyek biztonságosak az emberi szem számára.
Működhet a szabadban?
Igen, a modulokat beltéri és kültéri környezetre is tervezték, akár 60°C üzemi hőmérsékletig.
Mennyi a válaszidő?
A válaszidő 0,1 ms és 50 ms között van, modelltől függően.
Milyen eszközökkel használható?
Mikrokontrollerek, PLC-k, robotplatformok, drónok és beágyazott rendszerek.
Energiatakarékos?
Igen, a modulok alacsony teljesítményen működnek, jellemzően 3,3 V és 5 V között.
Hogyan telepítsem a modult?
Egyszerűen csatlakoztassa a táp- és kommunikációs vonalakat, és konfigurálja az UART/I2C parancsokkal.
Technikai támogatást nyújt?
Igen, a Shenzhen Jioptik Technology Co., Ltd. professzionális útmutatást kínál a telepítéshez és az integrációhoz.
Összegzésként aLézeres távolságmérő modulkötelező eszköz mindenkinek, aki precíz, megbízható és kompakt távolságmérési technológiát keres. Legyen szó robotikáról, ipari automatizálásról, drónokról vagy biztonsági rendszerekről, ezek a modulok milliméteres pontosságot és gyors válaszidőt biztosítanak.
Megbízható gyártókéntShenzhen Jioptik Technology Co., Ltd. továbbra is kiváló minőségű lézeres távolságmérő modulokat szállít átfogó műszaki támogatással és globális terjesztéssel. Az innováció és az ügyfelek elégedettsége iránti elkötelezettségük iparágvezetővé teszi őket.
Érdeklődni, műszaki adatokkal, rendelés leadásával kapcsolatban kéremérintkezésminketközvetlenül megtapasztalni termékeink pontosságát és megbízhatóságát.
Termékeinkről további információért forduljon a Jioptikhoz.
