A STA-LR sorozatú TOF lézerréteg-érzékelő elfogadja az innovatív Pulse TOF elvét, amely gyors és stabil tartományt érhet el 5 tartományban (20/40/60/120/180 méter), és szabályozza a pontosságot ± d * 0,5% (90% reflektivitás), a mérési és a calfekturális mérésekkel.
Az STA-LR sorozatú nagy pontosságú lézeres radar lencséje bevont üveg lencsét alkalmaz, hogy javítsa az transzmittanciát, tisztábban elérje, és magasabb üvegkeménységgel, karcállósággal, korrózióállósággal és kiterjesztett élettartammal rendelkezik. A beépített hőmérsékleti kompenzáció lehetővé teszi a pontos mérést -40 ° C -tól+70 ° C széles üzemi hőmérsékleti tartományban. Széles körben alkalmazható olyan területeken, mint a pilóta nélküli légi járművek magasságának ellenőrzése, az intelligens szállítás, az intelligens parkolóhelyek és az intelligens mezőgazdaság.
| Termékmodell | Sta-LR-A20 | Sta-LR-B40 | Sta-LR-B60 | STA-LR-C120 | Sta-LR-C180 | |
| Termékteljesítmény | Mérési tartomány | 20m@90% 7m@10% |
40m@90% 15m@10% |
60m@90% 24m@10% |
120m@90% 45m@10% |
180m@90% 60m@10% |
| Mérési frekvencia | 1-2000Hz | |||||
| megismételhetőség | ＜ 3cm （（＞ 50%）, ＜ 5 cm （@15%-50%）, 7cm （（＜ 15%） | |||||
| Tartomány pontosság | ± 3cm （≤6m）, ± 0,5%(＞ 6m) | ± 5 cm （≤15 m）, ± 0,5%(＞ 15m) | ± 5 cm （≤24 m）, ± 0,5%(＞ 24m) | ± 5 cm （≤40 m）, ± 0,5%(＞ 40m) | ||
| Távolság szerinti felbontó képesség | 1 cm -es | |||||
| Védelem osztálya | IP65 | |||||
| Ellenállás a környezeti fény ellen | 100Klux | |||||
| Optikai paraméter | Terepi szög | 47mard （2,7 °） | 39mard （2,2 °） | |||
| Lézernyaláb eltérési szög | 34mard （1,9 °） | 3MARD （0,17 °） | 9Mard （0,5 °） | |||
| Lézernyaláb hullámhossz | 850 nm | 905nm | ||||
| Szembiztonság | I. osztály (IEC 60825 - 1: 2014) | |||||
| Kommunikáció felület |
Kommunikációs felület | Lvttl/rs485/i/iic | Lvttl/io/iic/pwm/rs485/rs232/can/can/ 4-20Ma/IO (NPN)/IO (PNP)/IO (3,3 V) |
|||
| Mechanikai felület | XH-4P terminálok (XHP-4) BMW kábelcsatlakozók Tubuláris csatlakozók (E0508) |
|||||
| Mechanikai elektromos paraméterek |
Tápfeszültség | 5 V -os | 5 V, 12-28V | |||
| Maximális energiafogyasztás | ＜ 160MW | ＜ 200mw | ＜ 250MW | |||
| mások | Általános dimenzió | 30*30*34 mm | 40*40*45 mm | |||
| Üzemi hőmérséklet | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| súly | 20G | 35 g | ||||
| Vonalhossz | 35 cm -es | 40 cm -es | ||||
| Megjegyzés: A tartomány pontosságát, a tartomány felbontását, az ismétlési pontosságot stb. Beltéri teszteltük 25 ℃ diffúz reflexiós állapotban (90% reflexiós). A feltételek változásai a mérési eredmények eltéréseihez vezethetnek. | ||||||
Az LR sorozat nagy pontosságú lézeres radarja 11 interfész és 3 csatlakozó közül választhat.
11 Típusú interfészek
● Kommunikációs kategória: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analóg osztály: PWM/4-20Ma
● Kapcsoló típusa: i0 (3. 3v)/i0 (NPN)/IO (PNP)

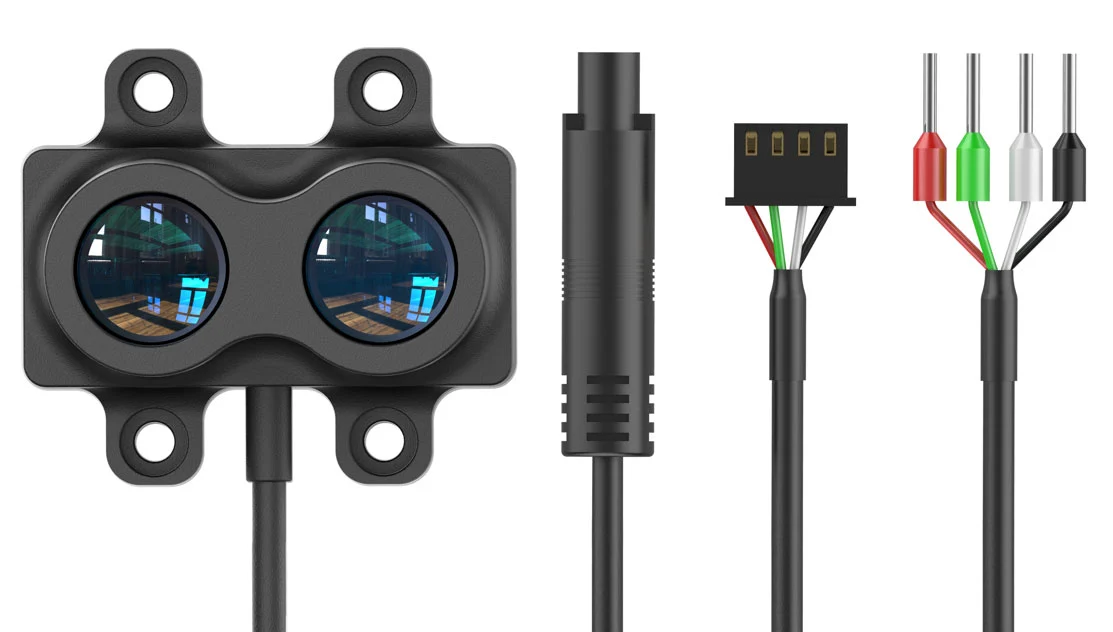

3 A csatlakozók típusai
● XH-4P csatlakozó (alapértelmezett): Az elektronikus mérnökök által széles körben használt csatlakozó.
● BMW kábelcsatlakozó (testreszabott): IP67 por- és vízálló a csatlakozónál, könnyen csatlakoztatható és kihúzható.
● Cső csatlakozó (modell: E0508): Az automatizálási berendezések széles körben alkalmazott típusú vezetékkapcsolója.

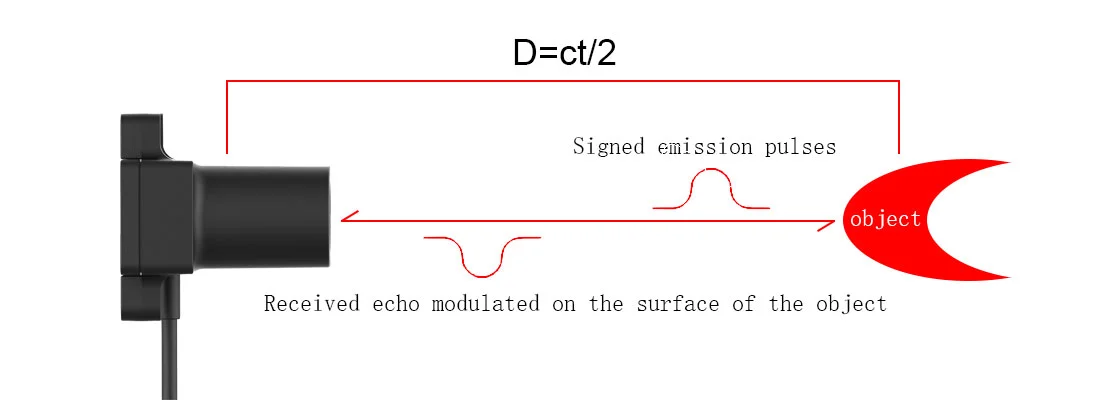

Az LR sorozatú lézeres radar javított DetOF technológiát használ, örökölve a hagyományos impulzus TOF módszer előnyeit, miközben a gyár előtti aláírással kombinálva, az LRXX sorozat egyensúlyi pontosságát és sebességét, és jól teljesít a szabadban.
Termékeinkről további információért forduljon a Jioptikhoz.
