A 905 nm-es LRF modula kortárs lézeres távolságmérő és távolságmérő rendszerek központi eleme, széles körben elterjedt az ipari automatizálás, az intelligens szállítás, a kültéri felmérés és az elektro-optikai integráció területén. Ez a cikk átfogó műszaki elemzést nyújt a 905 nm-es LRF modulról, elmagyarázva, hogyan működik, hol alkalmazzák, és hogyan illeszkednek specifikációi a valós rendszerkövetelményekhez. Részletes paramétereket, strukturált magyarázatokat és gyakori műszaki kérdéseket tartalmaz a műszaki értékelés és a beszerzési döntések támogatása érdekében. A megbeszélés gyakorlati integrációs betekintésekkel és a JioptiK márkanévvel zárul a további technikai együttműködés érdekében.
A 905 nm-es LRF modul a repülési idő (ToF) elvén működik, ahol a 905 nanométeres hullámhosszon kibocsátott lézerimpulzus egy cél felé halad, visszaverődik annak felületéről, és visszatér a vevőhöz. A modul a távolságot úgy számítja ki, hogy pontosan méri a kibocsátás és a vétel között eltelt időt.
A 905 nm-es hullámhossz a közeli infravörös spektrumon belül helyezkedik el, egyensúlyban tartva a légköri átviteli hatékonyságot és az alkatrészek rendelkezésre állását. Ezt a hullámhosszt széles körben használják a szilícium alapú detektorokkal való kompatibilitása és a bevált félvezető lézertechnológia miatt.

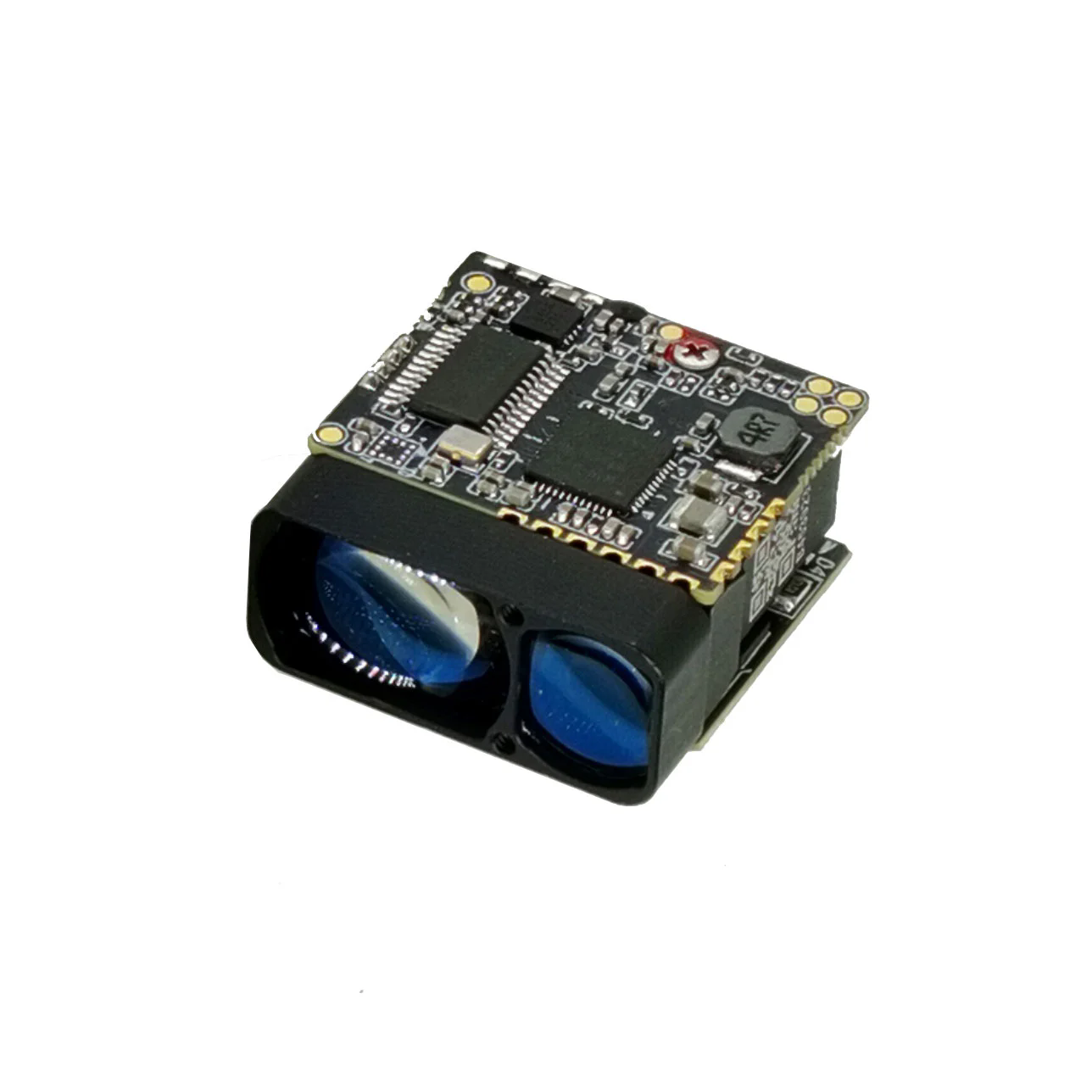

Egy tipikus 905 nm-es LRF modul lézersugárzóból, vevő optikából, fotodetektorból, időzítő áramkörből, jelfeldolgozó egységből és kommunikációs interfészből áll. Ezek az alkatrészek együttesen lehetővé teszik a pontos mérési távolságot változó környezeti feltételek mellett, mint például köd, por és változó fényvisszaverő képesség.
A gyakorlati rendszerekben a modul önálló távolságmérő egységként működik, valós idejű távolságadatokat szállítva a gazdavezérlőknek további számítás, döntéshozatal vagy megjelenítés céljából.
A 905 nm-es LRF modul műszaki értékelése megköveteli az alapvető teljesítményparaméterek világos megértését. Ezek a specifikációk határozzák meg az adott alkalmazásokhoz való alkalmasságot, legyen szó kis hatótávolságú precíziós mérésről vagy nagy hatótávolságú kültéri érzékelésről.
Az alábbiakban összevont áttekintés található az ipari minőségű 905 nm-es LRF modul jellemző műszaki paramétereiről:
| Paraméter | Tipikus specifikáció |
|---|---|
| Lézer hullámhossz | 905 nm ± 5 nm |
| Mérési tartomány | 20 m és 3000 m között (a cél fényvisszaverő képességétől függően) |
| Mérési pontosság | ±0,5 m - ±1 m |
| Távolság szerinti felbontó képesség | 0,1 m |
| Impulzus ismétlődési frekvencia | 1 Hz – 20 Hz |
| Sugárdivergencia | < 1 mrad |
| Üzemi feszültség | 5 V / 12 V DC |
| Kommunikációs interfész | UART / RS232 / RS422 |
| Üzemi hőmérséklet | -40°C és +60°C között |
Ezek a paraméterek közvetlenül befolyásolják a rendszerszintű teljesítményt. Például a nyalábdivergencia nagy távolságokon befolyásolja a térbeli felbontást, míg az impulzusismétlési frekvencia határozza meg a valós idejű reakciókészséget dinamikus forgatókönyvekben.
A modulok értékelésekor a mérnökök gyakran a hőmérséklet-tartományok stabilitását, a kimeneti adatok konzisztenciáját és a meglévő elektro-optikai alrendszerekkel való kompatibilitást helyezik előtérbe.
A 905 nm-es LRF modul integrálása iparágonként eltérő, de általában szabványos opto-elektronikai tervezési gyakorlatot követ. A modul általában egy gazdaplatformba van beágyazva, amely energiagazdálkodást, adatfeldolgozást és mechanikai igazítást biztosít.
A gyakori alkalmazási tartományok a következők:
Az intelligens közlekedési rendszerekben a 905 nm-es LRF modulokat akadályérzékelésre, sebességszabályozásra és járműpozicionálásra használják. Gyors reakciójuk és nagy hatótávolságuk megbízható kültéri működést tesz lehetővé.
Az ipari automatizálásban a modul lehetővé teszi daruk, robotika és anyagmozgató rendszerek érintésmentes távolságmérését, csökkentve a mechanikai kopást és javítva a biztonságot.
Az elektro-optikai hasznos terheléseknél, mint például a felügyeleti vagy célzórendszerek, a modul szinkronizálódik a képalkotó érzékelőkkel, hogy pontos tartományadatokat biztosítson a vizuális kimenettel összhangban.
A rendszertervezőknek az integráció során figyelembe kell venniük az optikai igazítást, az elektromágneses kompatibilitást és a hőelvezetést. A megfelelő kalibráció biztosítja, hogy a mért távolság igazodjon az optikai tengelyhez és a rendszer referenciakeretéhez.
K: Hogyan befolyásolja a célpont tükröződése a távolsági teljesítményt?
V: A cél reflexiós képessége közvetlenül befolyásolja a visszaadott jel erősségét. A nagy fényvisszaverő képességű felületek nagyobb érzékelési távolságot tesznek lehetővé, míg az alacsony tükrözőképességű vagy diffúz célok csökkentik a hatékony hatótávolságot, és jelátlagolást igényelhetnek.
K: Hogyan működik egy 905 nm-es LRF modul kedvezőtlen időjárási körülmények között?
V: Míg a közeli infravörös hullámhossz ködben, esőben vagy porban némi csillapítást tapasztal, a 905 nm-es modulok megbízható teljesítményt tartanak fenn az optimalizált impulzusenergia és jelfeldolgozó algoritmusok révén.
K: Hogyan kezelhető a szem biztonsága a 905 nm-es lézertartományban?
V: A szem biztonságát az impulzus időtartama, az ismétlési gyakoriság és a sugárdivergencia szabályozza, biztosítva a nemzetközi lézerbiztonsági szabványoknak való megfelelést, miközben megőrzi a hatékony távolságmeghatározási képességet.
A 905 nm-es LRF modulok jövőbeli fejlesztését a kompaktság, a nagyobb integráció és a jobb jelintelligencia iránti igény vezérli. A félvezető lézerek és detektorok fejlesztése továbbra is javítja a teljesítményt, miközben csökkenti az energiafogyasztást.
A feltörekvő trendek közé tartozik az AI-kompatibilis feldolgozóegységekkel való szorosabb integráció, amely lehetővé teszi a valós idejű szűrést, az objektumok osztályozását és az adaptív tartomány-meghatározási stratégiákat. Az LRF-adatokat látás- és inerciális érzékelőkkel kombináló, több érzékelős fúzió a fejlett platformok szabványává válik.
Az alternatív hullámhosszak megjelenése ellenére a 905 nm-es LRF modul továbbra is domináns választás marad kiforrott ellátási láncának, szabályozási ismereteinek és bizonyított terepi megbízhatóságának köszönhetően.
A gyártók, mint plJioptiKfolytassa a 905 nm-es LRF modulok tervezésének finomítását, hogy megfeleljen a fejlődő iparági szabványoknak, és skálázható megoldásokat kínál mind a kereskedelmi, mind a speciális alkalmazásokhoz.
A 905 nm-es LRF modulokkal kapcsolatos részletes specifikációkat, testreszabási lehetőségeket vagy műszaki tanácsadást kereső rendszerintegrátorok és projektfejlesztők számára a JioptiK-val való közvetlen kommunikáció javasolt.Vegye fel velünk a kapcsolatotannak feltárása, hogy a személyre szabott mérési megoldások hogyan illeszthetők a konkrét működési követelményekhez.
